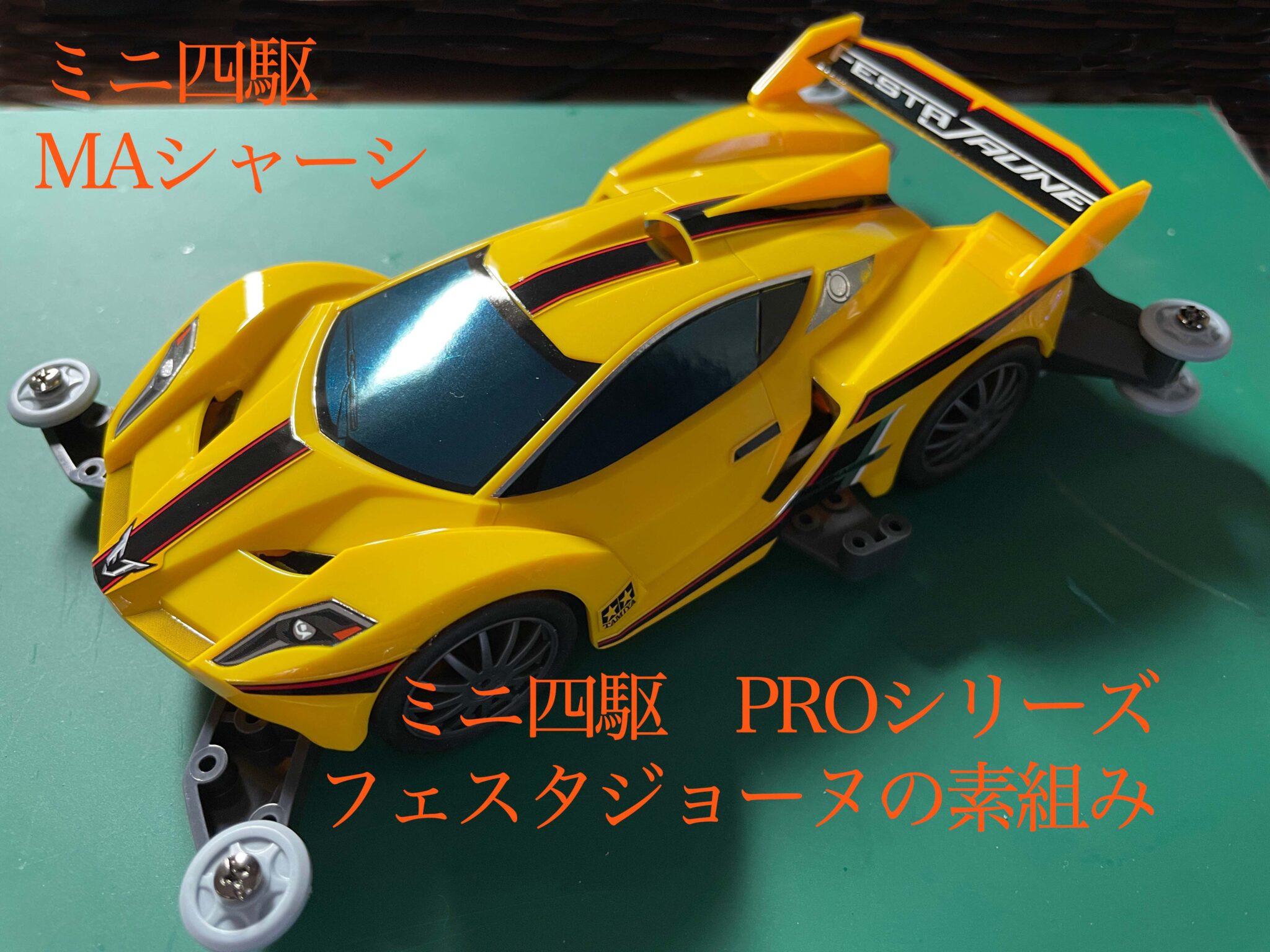

ミニ四駆 MAシャーシ フェスタジョーヌの素組み

ミニ四駆
スポンサーリンク

ミニ四駆 MAシャーシ フェスタジョーヌの素組みを行います。フェスタジョーヌはミニ四駆PROシリーズです。前回組み立てたエンペラーブラックスペシャルは特別仕様車で基本性能が普通のMAシャーシと違っていた為、フェスタジョーヌを組み立てます。

フェスタジョーヌはMAシャーシを使用しており、MAシャーシは、ミニ四駆PROシリーズの最新シャーシとなります。ミニ四駆PROシリーズは、2軸モーターを使用しモーターがミッドシップで、プロペラシャフトを廃止する事で駆動効率が改善されており、キビキビとした走りが期待できます。また、ローハイトタイヤとギア比は3.5:1の組み合わせは運動性能に期待できます。

ここでは、MAシャーシのフェスタジョーヌの素組みをする際のおすすめ改造ポイントと製作例を写真で説明していきます。素組みとは言いましても、組み立て方で結構速さが変わってしまいますので、参考にしてください。

スポンサーリンク

ミニ四駆 MAシャーシ フェスタジョーヌの素組み

ミニ四駆 MAシャーシ フェスタジョーヌの組み立てに以下の工具を使用します。

  • プラスドライバー(小ネジ用)
  • ニッパー(爪切りでも代用可能)
  • ピンセット
  • 楊枝
  • ヤスリ



ボディーの組み立て

ミニ四駆 MAシャーシ フェスタジョーヌのボディー組み立てです。マニュアルは2度目なので省略します。

必要なパーツを丁寧にカットし組み立てください。

シールを貼り付け、クリア塗装を実施しました。なかなか良い出来です。^^

シャーシ上側の組み立て

ミニ四駆 MAシャーシ フェスタジョーヌのシャーシ上側の組み立てです。マニュアル③、④、⑤ですが、同様に写真は省略します。

グリスを塗布する指示がありますが、未だ、グリスは塗らないでください。

必要なパーツを丁寧にカットしてください。

ガイドローラ、金属ワッシャー、シャフト軸受けの表裏

ここで注意があります。ガイドローラーと金属ワッシャー表裏に注意してください。マニュアルには記載ありませんが、私はガイドローラーは滑らかな面を見える面(上側)にしています。金属ワッシャーはコーナーがだれている面をローラー側にしています。

シャフト軸受のプラスチックにも表裏があります。穴周辺が凸になっている面を外側にして組むのが基本です。



ホイールの組み立て

シャフト軸受けは中央が凸の部分を外側にして組み立ててください。ホイールと軸受のガタは0.1mmから0.5mmくらいがお勧めです。ガタがゼロでは負荷になりますのでダメです。ガタが多いのも問題があります、最悪1mmまでと思います。なるべく垂直に差し込み、回転した時のタイヤの振れが小さい方が良好です。

ドライブギアは、シャーシ等と面接触していますが、素組みでフローティング化は、なかなか厳しいのでこのままにします。

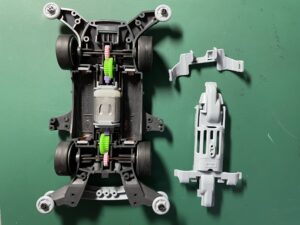

電池端子・スイッチ・モーターユニット・カウンターギア・カバーの組み立て

次はミニ四駆 MAシャーシ フェスタジョーヌのモーターユニットとカバーの組み立てです。マニュアルの⑥、⑦、⑧、⑨です。電池受けのターミナルとモーターのターミナルにはなるべく手で触れないように注意してください。触ってしまったら拭いておくのがお勧めです。

マニュアルの写真は省略します。

モーターホルダーを丁寧にカットし、金属になるべく触らない様にして組み立ててください。私は組み立てはピンセットを使用し、組み立てます。

ここで、おすすめの改造があります。タイヤをカットした時のランナーの断面が半円部分のところをカットして、電池ターミナルとモーターホルダーの間に挟んでください。電池との接触が安定してお勧めです。詳細が気になる方は、下の内部リンクを確認ください。

ミニ四駆 VZシャーシ デュアルリッジJr.ジャパンカップ2021の素組み

以上でMAシャーシの組み立て完了です。

駆動系のロス確認

ここまで組み立てが出来ましたら、未だグリスは塗っていませんが、5秒程度タイヤを回転させて音を聞いてみましょう。なお、ローラー、ギアなど回転するパーツを組み込む際には、スムーズに回転しているか?締めすぎてギチギチになって負荷になってしまうとそれは問題です。正当な速度で走らない原因になりますので、注意ください。

ひどい異音がする場合、その音がスムーズになるように取り付けの見直しをするのですが、グリースなしで回し過ぎてしまうと、変に摩耗が進んでしまいますので、とんでもない問題がなければ、グリースを必要部分に塗布してください。専用オイルがあれば専用オイルのほうがベターです。

但し、プロペラシャフトのシャフト受け部分カウンターギアの軸には必ずグリース(又は専用オイル)を塗布してください。なお、グリースは最小限に表面が濡れる程度に塗布してください。塗り過ぎは禁物で、余分なグリースは邪魔をするだけです。

過去に何個かのシャーシはカウンターギアの軸がキツイ感じになりました。この場合は、穴にφ2ドリル(又はリーマ)を通すか、グリスを塗らずに回転させて摩耗させると良いと思います。スムーズな回転になったらグリス(又は専用オイル)を必ず塗布してください。

ここから駆動系のロス改善を実施します。

  • モーターにガタはないか?
  • シャーシを軽く捻った時に、モーターの通電がなくなることはないか?
  • シャーシを軽く捻った時に、急に大きな異音がしないか?

などなどです。が、素組みですから、異音はある程度で妥協するしか無いです。

私の場合は、静かなスムーズな回転でした。MAシャーシも精度が良いのかもしれません。^^

ボディーを組み込んで完成

ミニ四駆 MAシャーシ フェスタジョーヌは一部の塗装を無視してシールを張り上げ、クリア塗装を実施しました。

クリア塗装まで完了したボディーを、MAシャーシに組み上げました。

以上で、ミニ四駆 MAシャーシ エンペラーブラックスペシャル  素組み完成です。

フェスタジョーヌは、格好良いですねー^^

今度、ポリカボディーを購入して戦闘用に使いたいです。
